Trong hệ thống điện mặt trời độc lập, điều khiển sạc PWM là thiết bị quan trọng giúp quản lý quá trình sạc từ tấm pin vào ắc quy. Dù công nghệ MPPT ngày càng phổ biến, PWM vẫn được nhiều người lựa chọn nhờ giá thành hợp lý, cấu tạo đơn giản và hoạt động ổn định. Vậy điều khiển sạc PWM là gì, hoạt động như thế nào và có những ưu, nhược điểm gì? Bài viết dưới đây sẽ giúp bạn hiểu đầy đủ để lựa chọn đúng thiết bị phù hợp với nhu cầu sử dụng.

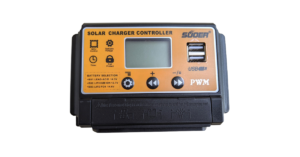

1. Điều khiển sạc PWM là gì?
Điều khiển sạc PWM (Pulse Width Modulation) là bộ điều khiển sử dụng phương pháp điều chế độ rộng xung để kiểm soát lượng điện năng truyền từ tấm pin năng lượng mặt trời đến ắc quy.
Thiết bị có nhiệm vụ:
- Điều chỉnh dòng điện sạc
- Bảo vệ ắc quy khỏi tình trạng sạc quá mức
- Ngăn hiện tượng xả sâu
- Chống dòng điện ngược từ ắc quy về tấm pin vào ban đêm
- Giúp kéo dài tuổi thọ của ắc quy và hệ thống lưu trữ điện
Không giống MPPT có khả năng chuyển đổi điện áp để khai thác công suất tối đa của tấm pin, điều khiển sạc PWM sẽ kết nối trực tiếp điện áp của tấm pin với điện áp của ắc quy thông qua các xung đóng ngắt tốc độ cao.

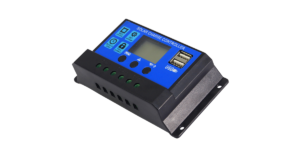

2. Cấu tạo của điều khiển sạc PWM
Một bộ điều khiển sạc PWM thường bao gồm các thành phần sau:
Vi điều khiển (Microcontroller): Đây là bộ xử lý trung tâm, điều khiển toàn bộ hoạt động của thiết bị.
Chức năng:
- Theo dõi điện áp tấm pin
- Theo dõi điện áp ắc quy
- Điều khiển quá trình sạc
- Quản lý chế độ bảo vệ
MOSFET công suất: MOSFET hoạt động như công tắc điện tử tốc độ cao. Nó liên tục đóng và ngắt dòng điện hàng nghìn lần mỗi giây để tạo ra các xung PWM.
Mạch đo điện áp
Có nhiệm vụ:
- Đo điện áp đầu vào
- Đo điện áp ắc quy
- Phát hiện tình trạng đầy hoặc cạn điện
Mạch bảo vệ
Bao gồm:
- Chống quá dòng
- Chống ngắn mạch
- Chống quá nhiệt
- Chống đấu ngược cực
- Chống sét lan truyền (trên một số dòng cao cấp)

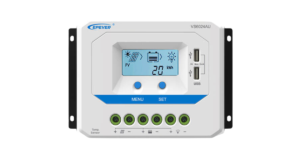

Màn hình hiển thị
Một số bộ hiện đại được trang bị:
- LCD
- LED
- Màn hình số
Hiển thị:
- Điện áp
- Dòng sạc
- Dung lượng pin
- Trạng thái tải
- Mã lỗi
Cổng kết nối
Thông thường sẽ có:
- Cổng kết nối tấm pin
- Cổng kết nối ắc quy
- Cổng tải DC
3. Ưu nhược điểm của điều khiển sạc PWM
Ưu điểm:
- Giá thành thấp: Đây là một trong những ưu điểm nổi bật của bộ điều khiển sạc PWM.
- Cấu tạo đơn giản, sử dụng ít linh kiện điện tử nên dễ lắp đặt và bảo trì.
- Độ bền cao: Có khả năng hoạt động ổn định trong thời gian dài khi sử dụng đúng cách.
- Hiệu quả với hệ thống nhỏ: Đặc biệt phù hợp với đèn năng lượng mặt trời, camera, hệ thống điện gia đình nhỏ, cabin và nhà vườn
- Tiêu thụ điện thấp: Bản thân bộ điều khiển tiêu hao rất ít điện năng
- Dễ lắp đặt: Không yêu cầu cài đặt phức tạp.
Nhược điểm:
- Hiệu suất thấp hơn MPPT: Do điện áp tấm pin bị kéo xuống gần điện áp ắc quy nên phần điện áp dư không được chuyển đổi thành công suất hữu ích. Hiệu suất của PWM thường thấp hơn MPPT, đặc biệt khi điện áp tấm pin cao hơn nhiều so với điện áp của ắc quy.
- Không khai thác tối đa công suất tấm pin
Ví dụ:
Tấm pin: 18V và 10A
Ắc quy: 12V
PWM sẽ làm việc gần mức điện áp của ắc quy nên công suất khai thác thực tế giảm đáng kể so với khả năng tối đa của tấm pin.
- Không phù hợp hệ thống lớn: Các hệ thống công suất 3 kW, 5 kW và 10 kW thường sử dụng MPPT để đạt hiệu suất cao hơn.
- Phụ thuộc điện áp: Điện áp tấm pin phải phù hợp với điện áp hệ thống.
Ví dụ:
Hệ 12V → Tấm pin danh định 12V
Hệ 24V → Tấm pin danh định 24V
4. Cách lựa chọn điều khiển sạc PWM phù hợp
Chọn đúng điện áp
Phổ biến:
- 12V
- 24V
- 36V
- 48V
Chọn đúng dòng sạc
Công thức:
Dòng PWM ≥ Tổng dòng Isc của các tấm pin × 1,25
Ví dụ:
Tổng dòng ngắn mạch của dàn pin là 16A: 16 × 1,25 = 20A
Nên chọn bộ PWM từ 20A trở lên để đảm bảo dự phòng và vận hành an toàn.
Chọn thương hiệu uy tín
Ưu tiên:
- Có bảo hành
- Có chống quá nhiệt
- Có chống ngược cực
- Có chứng nhận chất lượng
Chọn đúng loại ắc quy
Kiểm tra xem bộ PWM có hỗ trợ:
- Ắc quy chì axit.
- AGM.
- Gel.
- Lithium (nếu có).
5. Kết luận
Điều khiển sạc PWM là lựa chọn phù hợp cho các hệ thống điện mặt trời quy mô nhỏ nhờ chi phí thấp, cấu tạo đơn giản và vận hành ổn định. Dù hiệu suất không bằng MPPT, PWM vẫn đáp ứng tốt nhu cầu sạc và bảo vệ ắc quy trong nhiều ứng dụng.
Khi lựa chọn, người dùng nên cân nhắc điện áp hệ thống, dòng sạc, loại ắc quy và khả năng mở rộng. Chọn đúng thiết bị sẽ giúp hệ thống hoạt động hiệu quả, tăng tuổi thọ tấm pin và ắc quy, đồng thời tối ưu chi phí vận hành lâu dài.
Câu hỏi thường gặp
1. Bộ PWM có dùng được cho pin Lithium không?
Một số mẫu PWM hiện đại hỗ trợ pin Lithium thông qua chế độ cài đặt riêng. Tuy nhiên, không phải tất cả đều tương thích, vì vậy cần kiểm tra thông số kỹ thuật của sản phẩm trước khi sử dụng.
2. PWM có dùng cho hệ thống hòa lưới được không?
Không. Bộ điều khiển sạc PWM chỉ dùng cho các hệ thống có lưu trữ bằng ắc quy, thường là hệ thống điện mặt trời độc lập hoặc hybrid có bộ lưu trữ.
3. Có thể thay PWM bằng MPPT không?
Hoàn toàn có thể nếu hệ thống đáp ứng yêu cầu về điện áp và dòng điện. Việc nâng cấp lên MPPT sẽ giúp tận dụng công suất tấm pin tốt hơn và cải thiện hiệu suất tổng thể.
4. Điều khiển sạc PWM có bền không?
Nếu được lựa chọn đúng công suất, lắp đặt đúng kỹ thuật và sử dụng trong điều kiện phù hợp, bộ điều khiển sạc PWM có thể hoạt động ổn định trong nhiều năm.
